ตามหัวข้อกระทู้นั่นแหละ หาซื้อที่ไหนก็ไม่มี ร้านไหนก็ไม่มี ก็เลยตัดสินใจ เอาวะ ลุยเองโลด
หากถูกใจก็ขอแค่ + เบาๆ ด้านซ้าย ให้กันนิดหน่อยก็พอแล้วครับ  ;D
เนื่องจากมีคนสอบถามเรื่องการทำเข้ามาเยอะผมเลยสรุปมาให้ในนี้เลยนะครับ
รายละเอียดค่าใช้จ่ายในการทำครับ
1.โคม ขึ้นอยู่กับว่าได้มาเท่าไหร่ครับ ขอให้เป็นโคมหน้าใสเท่านั้นครับ โคมที่เป็นลายด้านหน้าใช้ทำไม่ได้นะครับ ราคาคงจะราวๆ 1000 บาท (อันนี้ของ CK2 นะครับ รุ่นอื่นต้องเช็คเอาเอง)
2.โปรเจคเตอร์ มีทั้ง Halogen Projector หรือ HID Projector อันนี้แล้วแต่ความพอใจเลยครับ ใครจะใช้ จีน ใต้หวัน เมกา ได้หมด ราคาก็จะแตกต่างกันไปครับ แต่จากการทดลองทำมาก็อยากจะแนะนำ OEM HID Projector หรือโปรเจคเตอร์โรงงานที่ติดมากับรถ (รุ่น Top ที่เป็น HID Projector) จะได้แสงดี ตามมาตรฐาน และอายุการใช้งานที่ยาวนานครับ ราคาสำหรับ Halogen Projector ก็จะอยู่ที่ราวๆ 600 – 1500 บาท ส่วน HID Projector ราคาก็จะสูงหน่อยครับ แล้วแต่ยี่ห้อ ประมาณ 1800 – 3000 บาท สำหรับ Single Projector ส่วน Bi-xenon ก็จะอยู่ราวๆ 3000 – 5000 ครับ

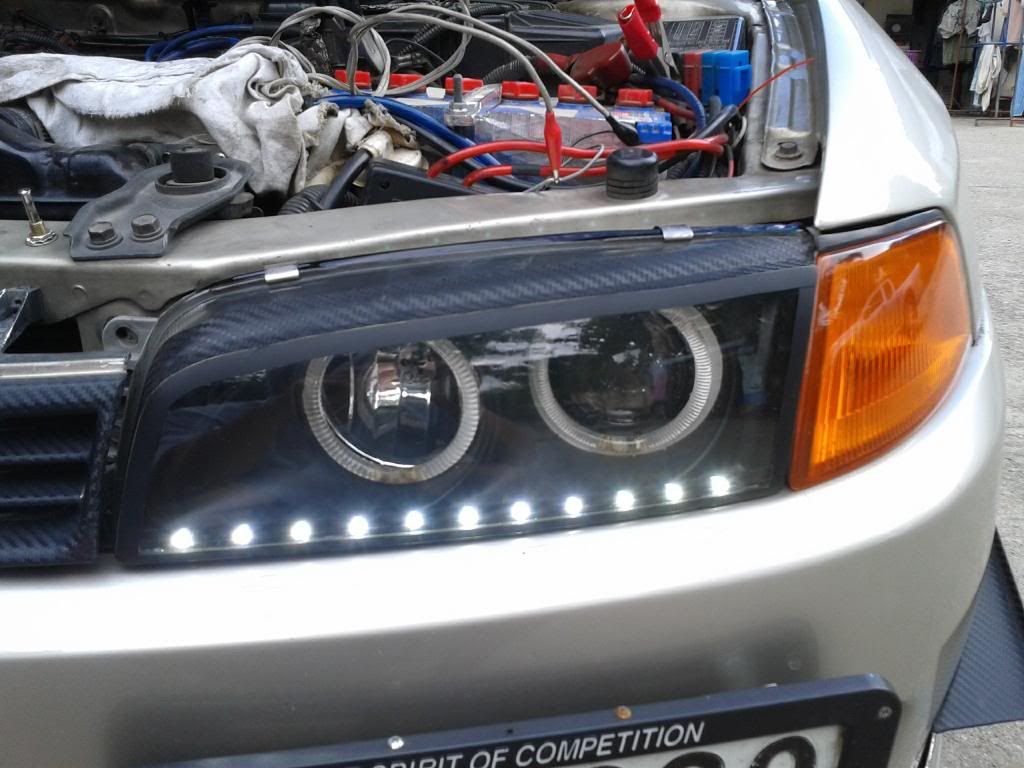

3.อื่นๆที่อยากใส่ เช่น Devil Eye ไฟวงแหวน Daylight หรือ LED หรือใครจะยัดอะไรไปก็แล้วแต่ชอบครับ ราคาก็แล้วแต่ของครับ
4.ชุด Ballast พร้อมหลอด Xenon ถ้าของทั่วไปของใหม่ก็จะอยู่ราว 1800 – 2500 บาทครับ แต่แนะนำให้ใช้ของที่ติดรถนอกเข้ามาครับ Ballast กับหลอดก็จะอยู่ราว 2000-4000 แล้วแต่ยีห้อ คุณภาพจะดีกว่าเกรดท้องตลาดครับ ทนด้วย

ถ้าเห็นงบ หลายๆคนก็คงจะคิดว่า ค่อนข้างสูงอยู่ แต่ถ้าลองเช็คแบบที่เขาทำขายกันนี่ ราคา หมื่นกลางๆ อัพครับ



มาเริ่มกันเลยดีกว่าครับ อุปกรณ์ จะเพิ่มเข้ามาเรื่อยๆครับ ติดตามในท้องเรื่องได้เลยครับ

ขั้นแรกเอาโคมไฟที่เป็นเลนส์ใส (แบบที่แยกไฟสูงต่ำคนละดวง) มาทำการผ่าตัด

จากนั้นไปผ่าเอาโคมโปรเจคเตอร์ ผมใช้ของ A31 มาทำ

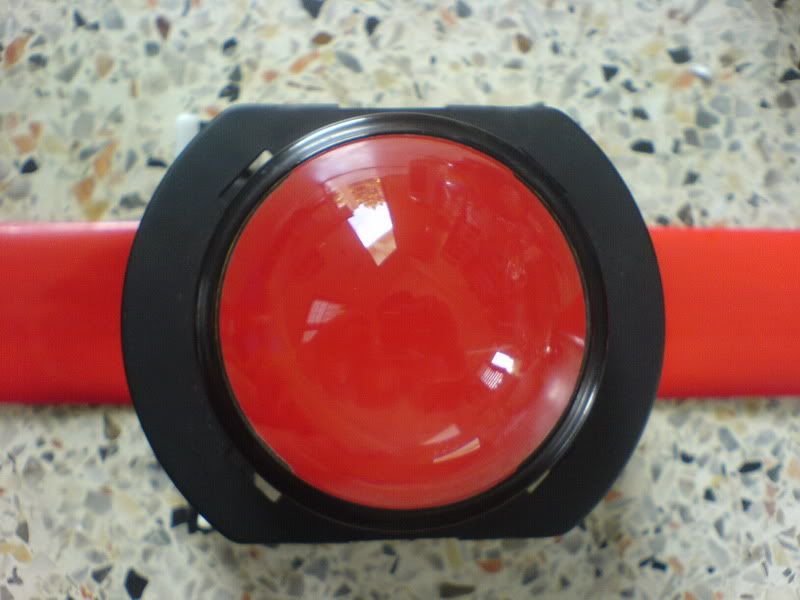

แล้วก็ตัวโปรเจคเตอร์

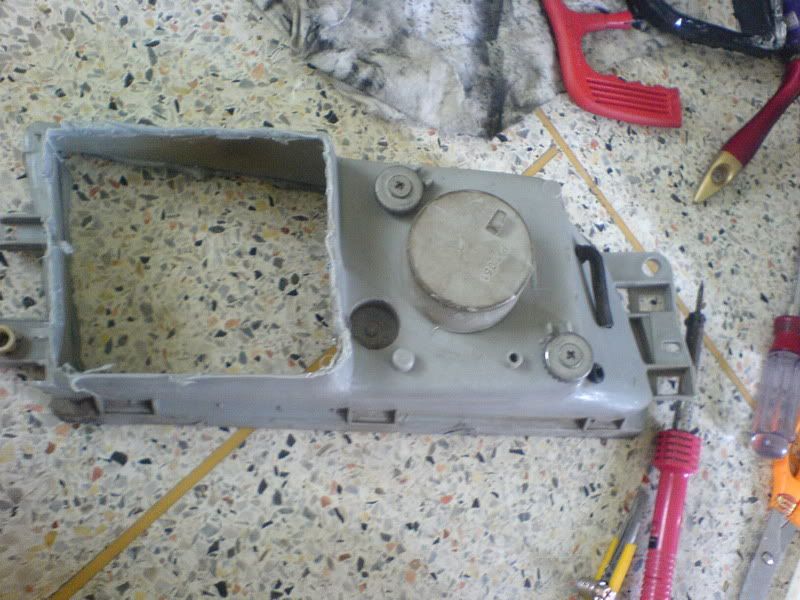

จากนั้นทำการผ่าโคมที่เป็นไฟต่ำ ผมใช้หัวแร้ง ลากเลยครับjavascript:void(0); เพราะพลาสติกมันละลายง่ายดีครับ เลื่อยมันเหนื่อย  :'(

หลังจากนั้นลองเอาวัดกับรถก่อนว่าจะใส่พอดีกันหรือเปล่าถ้าได้แล้วก็ทำการเชื่อมโดยผมใช้ลวดเส้นเล็ก ยึดตามมุมก่อนส่วนที่เหลือใช้หัวแร้งในการทำการเชื่อมให้พลาสติกติดกัน (อย่างแน่นเลยครับ แต่ต้องให้มันละลายนานหน่อยนะครับ)

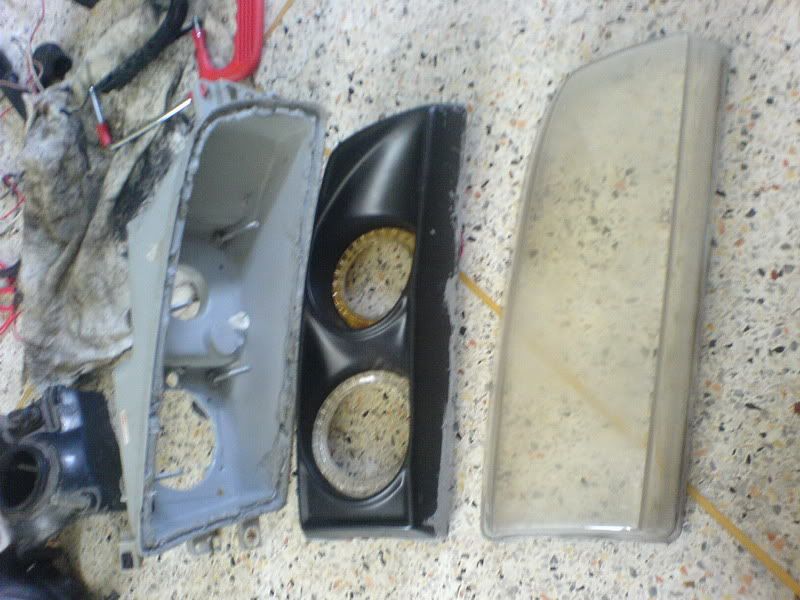

ส่วนที่มันโล่งก็ตัดพลาสติกจากโคมเก่าที่ผมมีอยู่มาทำการปะแล้วก็เชื่อมเหมือนเดิม

ก็จะได้โคมหน้าตาแบบนี้ออกมา

ด้านหน้า

ลองใส่หน้ากากดู

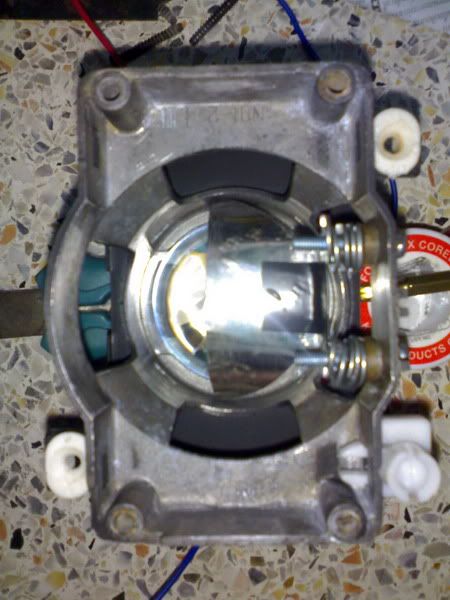

ที่นี้มาดูกันในส่วนของตัวโปรเจคเตอร์ซึ่ง shield โปรเจคเตอร์ ฮาโลเจน มันให้แสงออกมาไม่ค่อยสวยก็มาทำการโมกันหน่อย
มาดูอันเดิมก่อน

ซูมๆ

แล้วก็ลองขึ้นแบบ shield ใหม่ดู ไม่ได้กลับหัวรูปซะงั้น ให้สังเกตุนะครับ ว่าส่วนกันระหว่างไฟเลนส์เรากับเลนส์ขับสวนมาจะไม่เท่ากัน รูปกล้องมือถือก็ถ่ายไม่ค่อยชัดด้วย เพื่อที่ใช้งานจริงแล้วแสงด้านเราจะไปได้ใกลกว่า ส่วนที่ขับสวนมาก็จะต่ำกว่าครับ เพื่อไม่ให้แยงตาเพื่อนร่วมทาง


จากนั้นเห็นเว็ปนอกเขาทำสี shield ด้วยก็เลยจะลองซักหน่อย แต่สีที่ทำจริงเป็นสีฟ้าครับ

เสร็จแล้วครับ





มาดูในส่วนขั้นตอนที่ยากที่สุดคือ การ โมสี color mod ซึ่งจากที่เราเคยเห็นพวก เบนซ์หรือบีเอ็ม ที่ขับมาจะให้แสงไฟหลายแสงออกมาตามระยะทางที่ห่างจากรถเรา(อันนี้แหละครับที่ชอบมากๆเลยลุยทำงานนี้) เพื่อให้ได้ความสวยงามของลำแสงครับ ขั้นตอนนี้ไม่ได้ถ่ายรูปครับ เนื่องจากทำคนเดียวแล้วก็มืดมากกล้องมือถือก็ถ่ายไม่ค่อยดีด้วยครับ

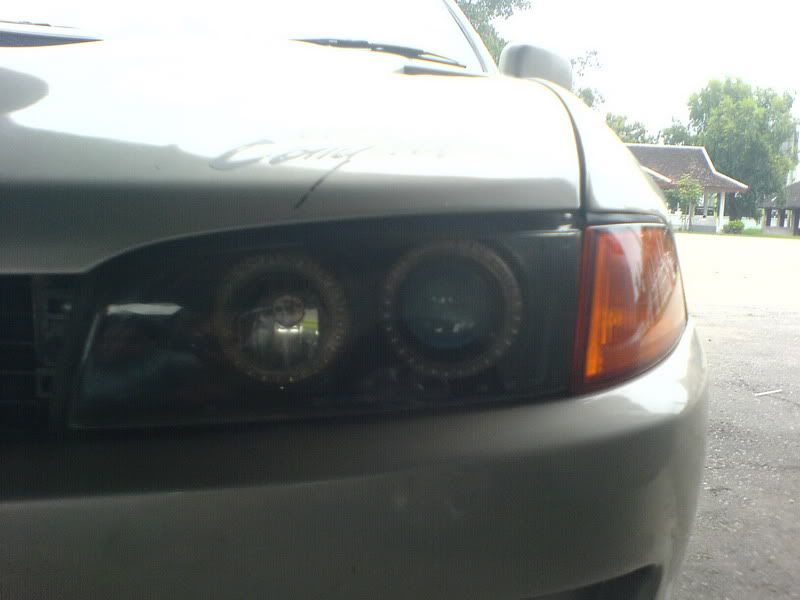

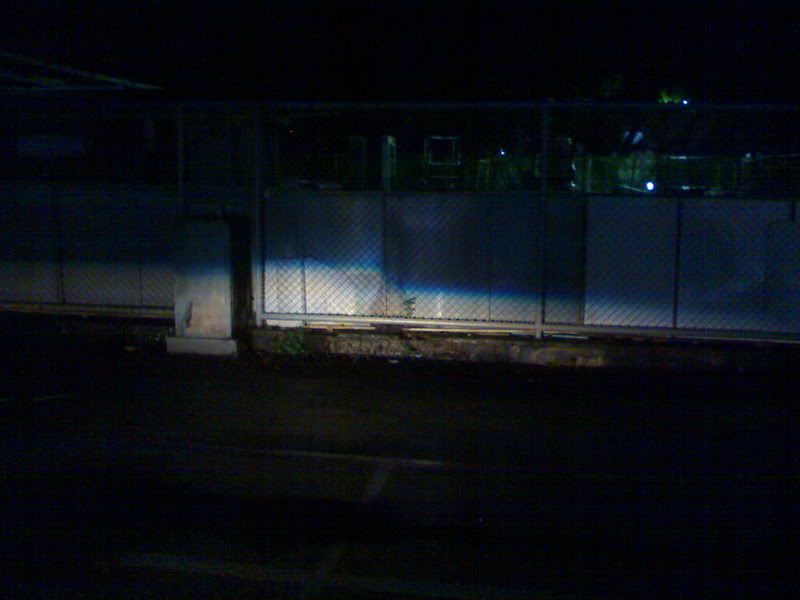

อันนี้รูปที่ปรับเสร็จแล้ว วันที่ถ่ายก็ดันฝนตกก็เลยไม่ค่อยสว่างครับ


สังเกตุว่าจะมีแถบแสงสีฟ้าออกมาตรงบริเวณ cut off ซึ่งนานมากกว่าจะได้แบบนี้ครับ พอมองจากด้านหน้ารถ แล้วค่อยๆก้มตัวลง ไฟก็จะเหมือนไล่สีได้เลยครับ หลอดที่ใส่นี่เป็นหลอดธรรมนะครับ
แต่ก็ยังไม่ค่อยสว่างอย่างที่อยากได้ซักเท่าไหร่ กำลังหา ชุด Xenon ซักชุดมาลองลงดูว่าจะเป็นยังไง

ไว้มีความคือหน้าก็จะมาอัพเดทข่าวคราวนะครับ
ถูกใจใครก็อย่าลืม +++ ให้หน่อยนะคร๊าบ  ;D


« แก้ไขครั้งสุดท้าย: 14/09/2013, 08:52:12 โดย Indy »

ออฟไลน์ oody_ckII

  • GOD
  • *****
  • กระทู้: 7,398
  • คะแนนความนิยม: +130/-0
  • เพศ: ชาย
    • อีเมล์
+1 ครับ

แจ่ม ;D


ออฟไลน์ กบฎโก๋

  • หน้าใหม่
  • *
  • กระทู้: 445
  • คะแนนความนิยม: +5/-1
เยี่ยมเลยครับ


ออฟไลน์ Indy

  • Full Member
  • ***
  • กระทู้: 1,445
  • คะแนนความนิยม: +77/-1
    • http://www.club4g.com/index.php/topic,69344.0.html
    • อีเมล์

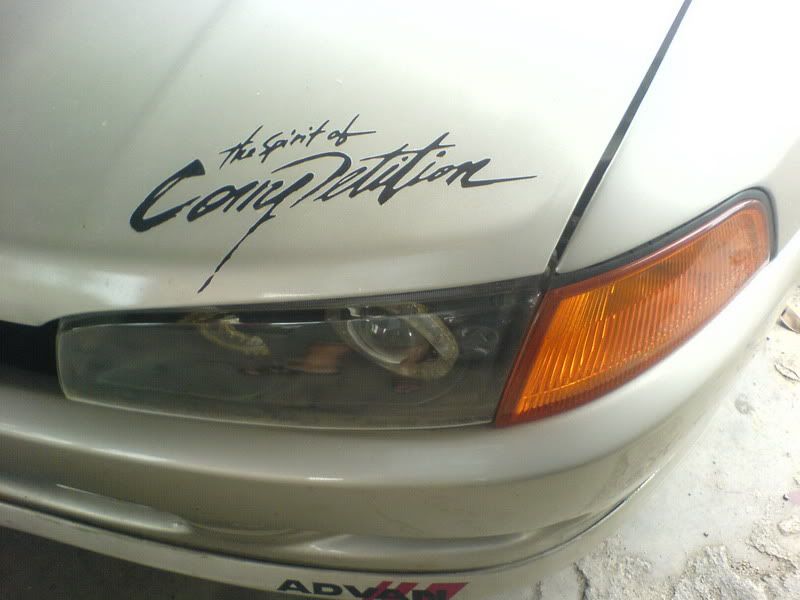

ลองถ่ายใหม่ครับ หาสถานที่ถ่ายยากเจงๆ



อันนี้ลองถ่ายวิดีโอ เข้าหารถดูครับ เพื่อลองดูแนวแสง ทำลิงค์ไม่เป็นครับ ใครทำเป็นช่วยหน่อยครับ ให้มันเล่นในเว็ปนี้อะ
http://www.youtube.com/v/sxcF4wdqCRg?fs=1
<a href="http://www.youtube.com/watch?v=sxcF4wdqCRg" target="_blank">http://www.youtube.com/watch?v=sxcF4wdqCRg</a>



« แก้ไขครั้งสุดท้าย: 18/10/2010, 08:26:07 โดย Indy »

ออฟไลน์ Indy

  • Full Member
  • ***
  • กระทู้: 1,445
  • คะแนนความนิยม: +77/-1
    • http://www.club4g.com/index.php/topic,69344.0.html
    • อีเมล์
มาต่อกันกับการ Color mod ครับ

เริ่มจากเอา shield เก่าออกไป แล้วก็สร้างขึ้นมาใหม่ดังรูป ใครอยากได้สีอะไรก็อย่าลืม พ่นสี shield ก่อนนะครับ อยากได้สีอะไรก็หาซื้อมา(ผมไม่ได้ถ่ายตอนพ่นสีไว้)

สังเกตุว่าตัว shield ด้านขวาจะต่ำกว่าด้านซ้ายเพื่อไม่ให้แสงไปแยงตาเพื่อนร่วมทางที่ขับสวนทางกับเราครับ ระดับความต่างกันคือประมาณ ไม่เกิน 1 mm ครับเพราะถ้าเกินกว่านี้ ถึงแม้จะไม่แยงตาคนขับสวนทางมาก็จริง แต่มันจะมาแยงตารถที่เราขับตามแทน เดี๋ยวเขาด่าแม่เอาครับ

แล้วก็จัดการใส่เข้าไปแทนที่อันเก่า ต้องขัดแนวด้านบนให้เรียบนะครับ เพราะถ้าไม่เรียบจะมีผลตอนใช้งานครับ ให้ใช้กระดาษทรายขัดครับ

จัดระดับให้ดีๆ อย่าให้เอียงไปข้างใดข้างหนึ่ง

ด้านล่างก็เจาะเป็นแนวยาวเพื่อเอาไว้ทำการปรับความคมชัดและการทำ color mod

รูปด้านข้าง


ส่วนการปรับมันไม่รู้จะถ่ายออกมายังไง คือประมาณว่า ถ้าใครเคยใช้กล้อง ที่มีเลนส์ซูม หรือ ถ้าใครเคยปรับโฟกัส จอ Projector ฉายภาพก็จะพอเข้าใจครับ เราจะต้องปรับให้ภาพมันออกมาชัดที่สุด ถ้าเป็นกล้องมันก็มี ออโต้โฟกัส แต่อันนี้เราต้องปรับมือ เพื่อให้แสง cut off ออกมาให้คมชัดที่สุด จากนั้นให้ใช้ดินสอ ทำมาร์กไว้ (ขั้นตอนนี้ไม่ต้องใช้ระยะใกลมากเพราะถ้าใกลมากมันไม่ชัดอยู่แล้ว ประมาณไม่เกิน 5 เมตรพอ)
เอาง่ายๆคือ ถ้าปรับไปหน้า-หลัง คือเรื่องของความคมชัด ของ cut off อย่างเดียว
ส่วนการที่จะทำให้มีแถบสีออกมาจะมีอยู่ 2 กรณีคือ ถ้าเป็น Projector OEM จากโรงงานเขาก็จะทำมาให้ cut off คมแค่นั้นครับ

ส่วนการทำให้มีแถบสีออกมานี้สำหรับพวกมือบอนอย่างพวกเราครับ ก็จะคล้ายๆกับปรับความคมชัดข้างบน แต่จากปรับหน้า-หลัง เราจะมาปรับขึ้นลงแทนครับ
โดยการขยับ shield ลงจะทำให้เกิดแถบสีน้ำเงินมากขึ้น ถ้าขยับขึ้นก็จะทำให้เกิดแถบสีแดงมากขึ้น (เป็นปรากฎการหักเหแสงของ Prism) แต่การที่จะให้ได้ทั้งแถบสีน้ำเงินออกมาพร้อมกับ แนว cut off เป็นเส้นตรงนั้นต้องละเอียดนิดนึงครับ มันจะอยู่แถวนี้แหละ ต้องใจเย็น ค่อยๆปรับจนได้แล้วจัดการยึด shield ให้แน่นซะ ตอนยึดถ้ายึดจน shield ขยับบางทีแถบสีน้ำเงินก็หายอีก(เตรียมยากันยุงไว้ได้เลย แล้วก็อย่าลองจนแบ็ตหมดละครับ)ขั้นตอนการ โมสีนี้ ให้ใช้ระยะที่เราจะใช้งานจริงๆนะครับ ถ้าใกล้บางทีแถบสีมันก็ยังไม่ออกนะครับ ผมทำที่ระยะ 25 เมตรครับ

« แก้ไขครั้งสุดท้าย: 19/10/2010, 00:47:14 โดย Indy »

ออฟไลน์ mawin34

  • Jr. Member
  • **
  • กระทู้: 814
  • คะแนนความนิยม: +2/-0
  • เพศ: ชาย
รับทำป่าวคับ คิดค่าเสียหายเท่าไร  ;D ;D ;D

Gadget ราคาพิเศษเพิ่มเติมได้ที่ https://www.facebook.com/MobilesGadgetShoP

ออฟไลน์ Indy

  • Full Member
  • ***
  • กระทู้: 1,445
  • คะแนนความนิยม: +77/-1
    • http://www.club4g.com/index.php/topic,69344.0.html
    • อีเมล์
รับทำป่าวคับ คิดค่าเสียหายเท่าไร  ;D ;D ;D

อยากทำจริง คุยกันหลังไมค์ดีกว่าครับ เดี๋ยวจะกลายเป็นกระทู้ซื้อขาย
ที่ท่านอยากจะทำไม่ทราบว่ามีอุปกรณ์อะไรแล้วบ้าง ต้องการ Halogen หรือ HID ครับ รายละเอียดมันเยอะครับ
โทรคุยกันดีกว่า 0867280803 อิ๊ดครับ


ออฟไลน์ GT3

  • GOD
  • *****
  • กระทู้: 6,231
  • คะแนนความนิยม: +54/-0
  • MR.DIY MAN ทำทุกอย่างถ้าองค์ลง
    • http://www.club4g.com/index.php/topic,14839875.msg6494180.html#msg6494180
    • อีเมล์
สุดยอดครับ ผมก็ว่าจะลองเล่นแถบสีดูเหมือนกันยังไม่มีเวลาเลย  มันยากก็ตรงปรับขยับที่ล่ะนิดเนี้ยล่ะครับ บทความดี + ไป  ;)

อยากแรงแบบประหยัดเชิญทางนี้คลิกเลย https://www.facebook.com/gtmoshop?ref=hl

ออฟไลน์ ★ ทูซิ่ง...002

  • GOD
  • *****
  • กระทู้: 10,875
  • คะแนนความนิยม: +185/-2
  • เพศ: ชาย
  • http://www.club4g.com/index.php/topic,137627.0.htm
    • http://www.club4g.com/index.php/topic,137627.msg1403987.html#msg1403987
    • อีเมล์
อยากทำจริง คุยกันหลังไมค์ดีกว่าครับ เดี๋ยวจะกลายเป็นกระทู้ซื้อขาย
ที่ท่านอยากจะทำไม่ทราบว่ามีอุปกรณ์อะไรแล้วบ้าง ต้องการ Halogen หรือ HID ครับ รายละเอียดมันเยอะครับ
โทรคุยกันดีกว่า 0867280803 อิ๊ดครับ

pm ค่าเหล้า แปลงใส่ อีคา หน่อยคับ

อยากใส่จริงๆ


รับซ่อม + รับอัพใบTURBO 05 EVO 1-10 ทุกสเต็ปครับ

ออฟไลน์ Balloonb2

  • Sr. Member
  • ****
  • กระทู้: 2,631
  • คะแนนความนิยม: +30/-2
  • เพศ: ชาย
จัดไปคับ +1 ไอเดียเจ๋งคับ  :)


ออฟไลน์ Indy

  • Full Member
  • ***
  • กระทู้: 1,445
  • คะแนนความนิยม: +77/-1
    • http://www.club4g.com/index.php/topic,69344.0.html
    • อีเมล์
สุดยอดครับ ผมก็ว่าจะลองเล่นแถบสีดูเหมือนกันยังไม่มีเวลาเลย  มันยากก็ตรงปรับขยับที่ล่ะนิดเนี้ยล่ะครับ บทความดี + ไป  ;)

ใช่ครับ ถึงเหนื่อยก็ยอม เพราะทำเสร็จแล้วโครตภูมิใจเลย ขับรถอย่ามัวแต่มองแถบสีเกินไปแล้วกัน  ;D

pm ค่าเหล้า แปลงใส่ อีคา หน่อยคับ

อยากใส่จริงๆ


Pm ไปแล้วนะครับ อีคาร์ยังไม่เคยเห็นโคมแต่งที่แยกไฟสูง ต่ำเลยครับ

จัดไปคับ +1 ไอเดียเจ๋งคับ  :)

ขอบคุณครับ


ออฟไลน์ ★ ทูซิ่ง...002

  • GOD
  • *****
  • กระทู้: 10,875
  • คะแนนความนิยม: +185/-2
  • เพศ: ชาย
  • http://www.club4g.com/index.php/topic,137627.0.htm
    • http://www.club4g.com/index.php/topic,137627.msg1403987.html#msg1403987
    • อีเมล์
เรื่องไฟมันจะสว่างแค่ไหนคับ เปรียบเทียบของเดิม

รับซ่อม + รับอัพใบTURBO 05 EVO 1-10 ทุกสเต็ปครับ

ออฟไลน์ Indy

  • Full Member
  • ***
  • กระทู้: 1,445
  • คะแนนความนิยม: +77/-1
    • http://www.club4g.com/index.php/topic,69344.0.html
    • อีเมล์
เรื่องไฟมันจะสว่างแค่ไหนคับ เปรียบเทียบของเดิม

เรื่องความสว่างถ้าไม่เทียบกับ xenon นะครับ ความสว่างมันจะพุ่งไปด้านหน้ารถมากว่าเดิม ถ้าเป็นโคมเดิมมันจะพุ่งด้านและด้านข้างด้วยครับ และที่สำคัญ โปรเจคเตอร์จะพุ่งได้ใกลว่าแต่ไม่แยงตารถที่สวนทางครับแต่โคมเดิมจะตั้งแบบนี้ไม่ได้ถ้าปรับไฟให้ส่องใกล ด้านซ้ายก็จะสูงมากทำให้แยงตารถที่ขับด้านหน้าเราครับ

ผมมีโคมโปรเจคเตอร์เหลืออยู่อันนึงพร้อมเบ้ายึดด้านหลังถ้าอยากลองไปทำเองตามวิธีผมก็ได้นะครับ เซ็ต shield ให้แล้ว(แหล่มๆ) อยากสีอะไรก็บอกได้ครับ มีขั้นตอนให้ดูหมดแล้ว  ;D



ออฟไลน์ akasaki

  • หน้าใหม่
  • *
  • กระทู้: 249
  • คะแนนความนิยม: +2/-0
+1ให้ครับ แล้วพอจะมีความคิดรับทำไหมครับ  ;D ;D ;D


ออฟไลน์ ★ ทูซิ่ง...002

  • GOD
  • *****
  • กระทู้: 10,875
  • คะแนนความนิยม: +185/-2
  • เพศ: ชาย
  • http://www.club4g.com/index.php/topic,137627.0.htm
    • http://www.club4g.com/index.php/topic,137627.msg1403987.html#msg1403987
    • อีเมล์
+1ไปก่อนจ้า
